久久精品国产精品国产精品污-久久天天躁狠狠躁夜夜躁2014-国产69精品久久久久乱码韩国-亚洲午夜成人精品无码色欲-国产欧美日韩精品a在线看

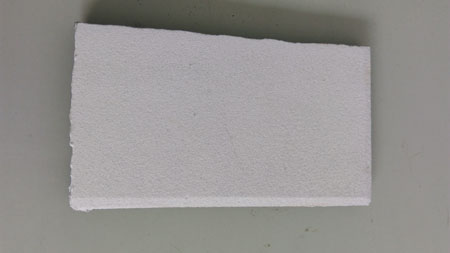

AL2O3陶瓷涂層脆性大、韌性差,應(yīng)用受到一定的限制。加入適量的稀土氧化物CeO2優(yōu)化了Al203陶瓷涂層的配方和工藝,研究了添加CeO2后AL2O3陶瓷涂層的界面形貌、組織結(jié)構(gòu)和耐磨性。結(jié)果表明,添加CeO2 ,使AL2O3, 陶瓷涂層的致密性、結(jié)合力和耐磨性均得到了提高;CeO2的最佳添加量為2%。

(1)在熱化學(xué)反應(yīng)法制備AL2O3陶瓷涂層時(shí)加入2%CeO2 ,600 9C固化后涂層中產(chǎn)生了FeNi; , AL2SiOs,AINi,新的物相。

(2)添加2%CeO2能提高AL2O3基陶瓷涂層的致密性和與基材的結(jié)合力,其耐磨性是Q235鋼的4.02倍,黏著磨損為7.11倍,有利于提高Al2O,陶瓷涂層的摩擦學(xué)性能。
